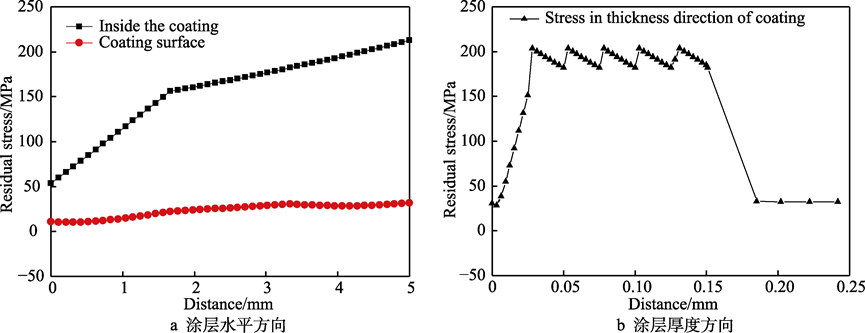

1）计算机模拟单层通道等离子喷涂ZrO2涂层，冷却后其内部的残余应力主要集中在热流中心区域，涂层内部最大的内应力为径向拉应力，涂层的等效应力为160~220 MPa的残余拉应力。
2）使用X射线衍射仪检测喷涂冷却后的涂层，试验表明，喷涂涂层残余应力为180~185 MPa拉应力，在计算机模拟结果范围之内，且试样在拉伸试验后涂层应力得到一定程度的释放。

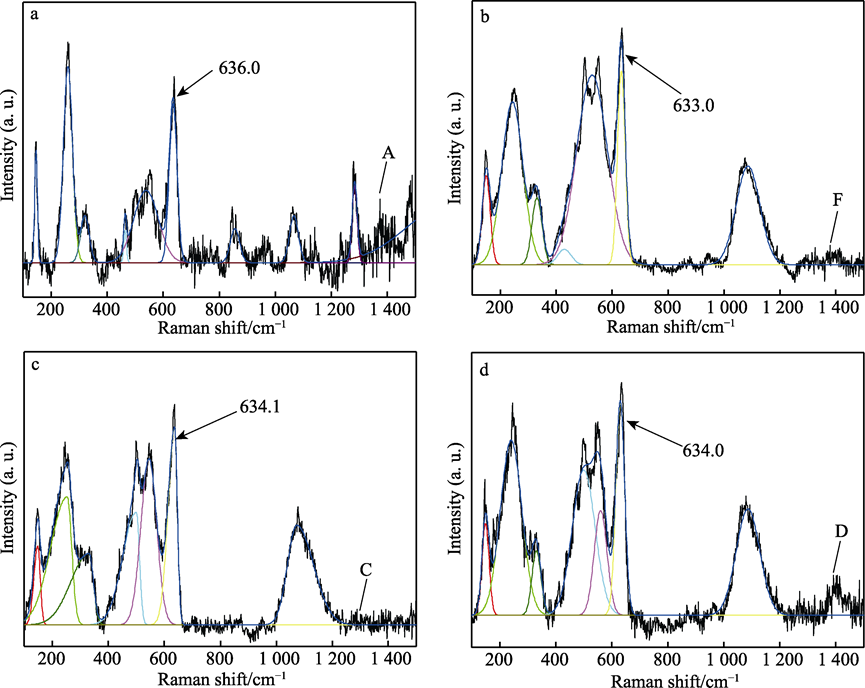

3）通过拉曼光谱法标定该涂层的拉曼-应力因子Πu=8.33 (cm·GPa)‒1，涂层应力为174~180 MPa拉应力，与计算机模拟结果以及XRD检测结果具有良好的匹配性。

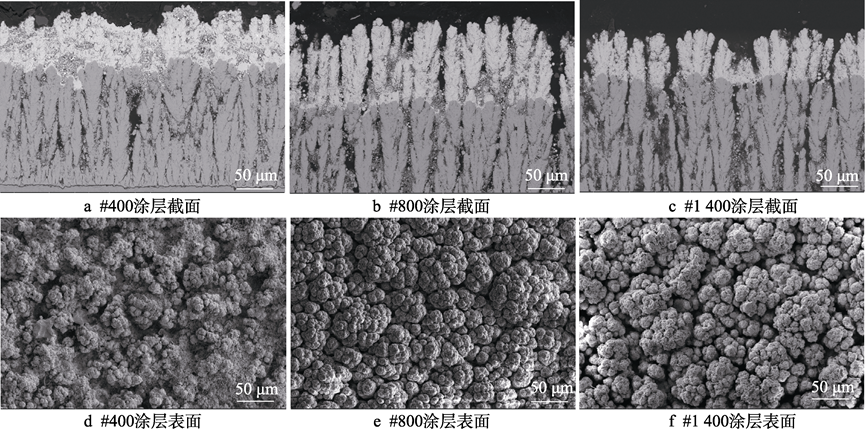

3种不同粒径粉末所制备涂层形貌

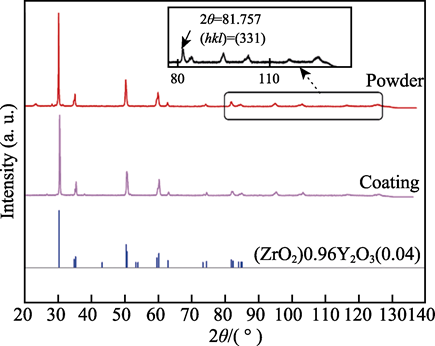

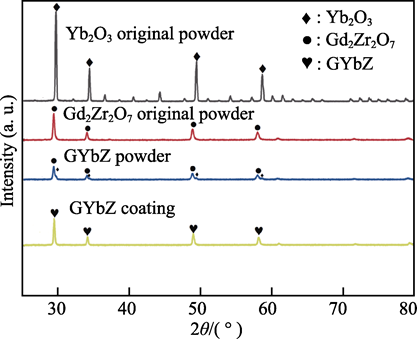

原始粉末、喷涂态粉末及喷涂态涂层XRD图谱

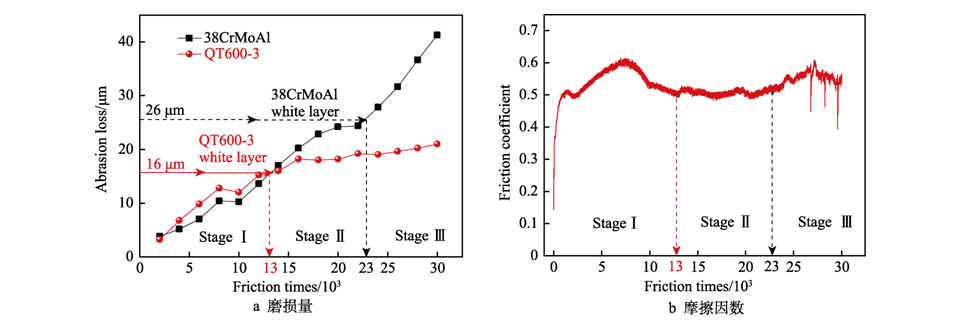

磨损量和摩擦因数随摩擦次数的变化曲线
涂层结合强度对比

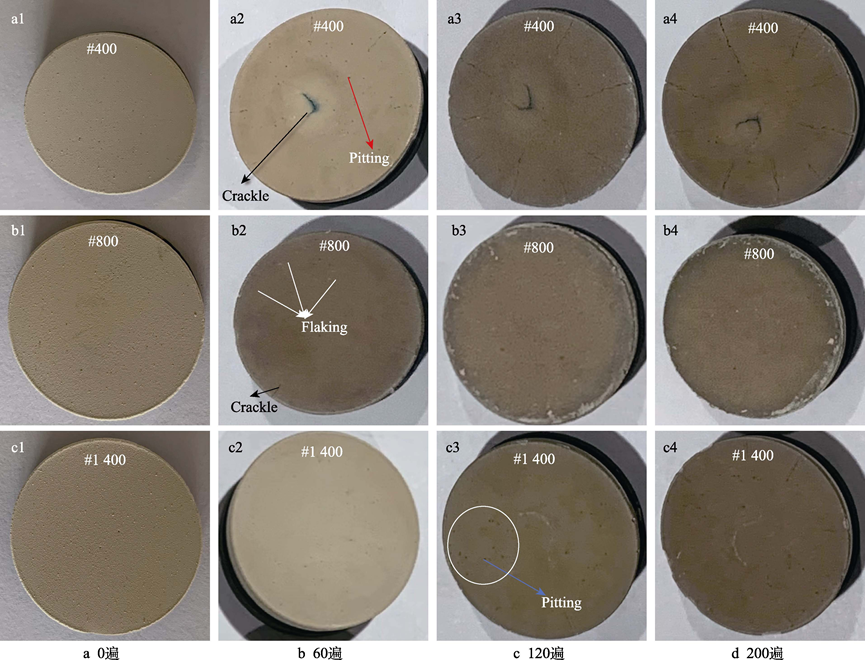

不同涂层热震后的宏观形貌
1）随着团聚粉末粒度的减小，团聚粉末的球形度逐渐变低，粉末流动性也随之变差。同时，团聚粉末内部的孔隙率变大，#400粉末内部均匀致密，#1400粉末内部相对疏松多孔。
2）团聚粉末的粒度越小，其在等离子焰流中的气化率越高。#400涂层形成的柱状晶结构不明显，说明团聚粉末在等离子焰流中未气化完全，而是以液滴和未熔粒子的形式互相堆积而形成涂层。#1400涂层与#800涂层均以气相沉积为主，涂层呈典型的羽毛–柱状结构，且#1400涂层中的未熔粒子较#800涂层明显减少，气化率达到最高。但#1400涂层由于其粉末粒度过小，以及流动性较差，送粉的过程中部分粉末未能顺利地通过喷嘴到达等离子焰流的中心，涂层的沉积率会略微降低。

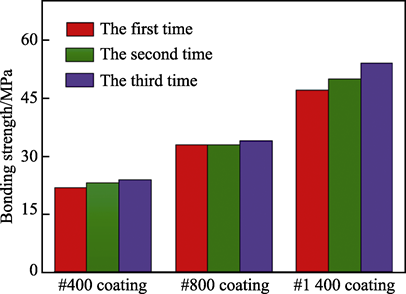

3）随着团聚粉末粒度的减小，制备出相应涂层的力学性能和抗热震性能有着明显的提高。#400涂层的平均结合强度为23 MPa，水淬60次后，涂层表面就出现较大的裂纹，涂层所表现出的结合强度与抗热震性能都为最差。由于柱状晶间隙的存在提供了热应力释放的通道，#1400涂层在经历200遍水淬后，涂层边缘才出现部分剥落及部分裂纹，#1400涂层具备了最优的抗热震性能，#800涂层次之。此外，#1400涂层的结合强度明显高于#400和#800涂层，这说明气化率的提升能使GYbZ涂层与YSZ涂层更好地结合。
YANG Shuo, MAO Jie, DENG Zi-qian, et al. Effects of Agglomerated Powder Particle Size on Performance of GYbZ Thermal Barrier Coating Prepared by PS-PVD[J]. Surface Technology, 2023, 52(2): 395-403.
-------------------本文摘抄“表面处理”
