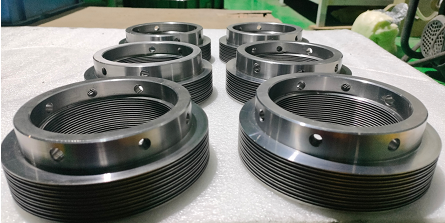

叶轮螺母在使用过程中容易发生磨损，基材本身硬度较低、韧性较差，在磨损一段时间后发生损坏，因此，制备一种高耐磨性能的涂层，延长使用寿命。
在工业中，碳化钨是兼具耐高温与耐磨的理想涂层材料，在器件上喷涂耐磨保护涂层可以大大提升其性能和使用寿命，制备涂层可选择的技术手段多种多样，包括堆焊、热喷涂、激光熔覆等，对于铁镍基合金，采用最多的是热喷涂法。例如在镍基锻造合金表面碳化钨涂层，可采用超音速火焰喷涂，其过程如下：
1、将碳化钨涂层粉末平铺烘干，平铺厚度10～30mm，烘干温度为90～110℃，烘干时间至少2h。
2、将铁基或镍基锻造合金表面用有机溶剂清洗干净，然后采用吹砂方法去除氧化皮等杂质。所述的有机溶剂为乙醇或丙酮。
3、将铁基或镍基锻造合金固定，采用超音速火焰喷涂设备，将上述碳化钨涂层粉末喷涂到铁基或镍基锻造合金表面，喷涂的工艺参数为：喷涂距离360～390mm，送粉速率 65～80g/min，送粉气体压力3.5～4.0bar，获得耐磨涂层。

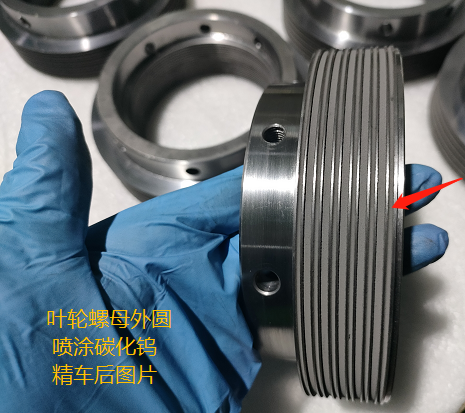

4、清理铁基或镍基锻造合金表面。
上述的碳化钨涂层粉末成分按重量百分比为Co 15～19％，C 4.5～6％，Fe 0～2.5％，余量为W。
获得的耐磨涂层厚度为0.20～0.35mm，涂层的组织特征为，碳化物在钴基体内均匀分布， 界面污染小于10％，涂层中氧化物含量≤1％，孔隙率≤0.5％，未熔颗粒占40～65％；涂层的拉伸强度至少为69MPa，R15N宏观硬度至少85，HV0.3显微硬度为950～1300，涂覆的涂层经过测试，发动机压气机的前、后机匣寿命从原来的200h提高到1000h。
采用超音速火焰喷涂法喷涂碳化钨耐磨涂层，其工艺可靠，适合批量生产，而且可以应用于各种类型的地面燃气机轮以及能源、电力、印刷等行业的易磨损部件的涂层涂覆，可以有效延长部件的使用寿命，具有广泛的应用前景。
