【应用】激光熔覆技术的应用分析

目前,激光熔覆技术已成为新材料制备、金属零部件快速直接制造、失效金属零部件绿色再制造的重要手段之一,已广泛应用于航空、石油、汽车、机械制造、船舶制造、模具制造等行业。


    激光熔覆是一种新型的涂层技术,是涉及到光、机、电、材料、检测与控制等多学科的高新技术,是激光先进制造技术最重要的支撑技术,可以解决传统制造方法不能完成的难题,是国家重点支持和推动的一项高新技术。目前,激光熔覆技术已成为新材料制备、金属零部件快速直接制造、失效金属零部件绿色再制造的重要手段之一,已广泛应用于航空、石油、汽车、机械制造、船舶制造、模具制造等行业。

    为推动激光熔覆技术的产业化,世界各国的研究人员针对激光熔覆涉及到的关键技术进行了系统的研究,已取得了重大的进展。国内外有大量的研究和会议论文、专利介绍激光熔覆技术及其最新的应用:包括激光熔覆设备、材料、工艺、监测与控制、质量检测、过程的模拟与仿真等研究内容。但到目前为止,激光熔覆技术还不能大面积工业化应用。分析其原因,这里有政府导向的因素、激光熔覆技术本身成熟程度的限制、社会各界对激光熔覆技术的认可程度等因素。因此,激光熔覆技术欲实现全面的工业化应用,必须加大宣传力度,以市场需求为导向,重点突破制约发展的关键因素,解决工程应用中涉及到的关键技术,相信在不远的将来,激光熔覆技术的应用领域及其强度将不断的扩大。






激光熔覆的优势

激光制造网


    激光束的聚焦功率密度可达1010~12W/cm2,作用于材料能获得高达1012K/s的冷却速度,这种综合特性不仅为材料科学新学科的生长提供了强有力的基础,同时也为新型材料或新型功能表面的实现提供了一种前所未有的工具。激光熔覆所创造的熔体在高温度梯度下远离平衡态的快速冷却条件,使凝固组织中形成大量过饱和固溶体、介稳相甚至新相,已经被大量研究所证实。它提供了制造功能梯度原位自生颗粒增强复合层全新的热力学和动力学条件。同时激光熔覆技术制备新材料是极端条件下失效零部件的修复与再制造、金属零部件的直接制造的重要基础,受到世界各国科学界和企业的高度重视和多方面的研究。


    目前,利用激光熔覆技术可以制备铁基、镍基、钴基、铝基、钛基、镁基等金属基复合材料。从功能上分类:可以制备单一或同时兼备多种功能的涂层如:耐磨损、耐腐蚀、耐高温等以及特殊的功能性涂层。从构成涂层的材料体系看,从二元合金体系发展到多元体系。多元体系的合金成分设计以及多功能性是今后激光熔覆制备新材料的重要发展方向。


最新的研究表明,在我国工程应用中钢铁基的金属材料占主导地位。同时,金属材料的失效(诸如腐蚀、磨损、疲劳等)大多发生零部件的工作表面,需要对表面进行强化。为满足工件的服役条件而采用大块的原位自生颗粒增强钢铁基复合材料制造,不仅浪费材料,而且成本极高。另一方面,从仿生学的角度考察天然生物材料,其组成为外密内疏,性能为外硬内韧,且密—疏、硬—韧从外到内是梯度变化的,天然生物材料的特殊结构使其具有优良的使用性能。根据工程上材料特殊的服役条件和性能的要求,迫切需要开发强韧结合、性能梯度变化的新型表层金属基复合材料。因此,利用激光熔覆的方法制备与基材呈冶金结合的梯度功能原位自生颗粒增强金属基复合材料不仅是工程实践的迫切需要,也是激光表面改性技术发展的必然趋势。激光熔覆技术制备原位自生颗粒增强金属基复合材料、功能梯度材料已有报道,但大部分停留在组织、性能分析,工艺参数的控制阶段,增强相的尺寸、间距和所占的体积比还不能达到可控制的水平,梯度功能是通过多层涂覆形成的,不可避免地在层与层之间存在界面弱结合的问题,距离实用还有相当长的路。利用激光熔覆技术制备颗粒大小、数量、分布可控,强韧性适当匹配,集梯度功能和原位自生颗粒增强为一体的金属基表层复合材料是今后重要的发展方向。


研究内容涉及到


● 熔覆材料成分、组织、性能设计的技术、手段和原理及其工艺实现的控制技术。


● 激光熔覆制备功能梯度原位自生颗粒增强金属基复合材料颗粒增强相析出、长大和强化的热力学和动力学模型的建立。

● 颗粒增强相形态、结构、功能和复合的仿生设计和尺寸、数量、分布的控制技术。

● 涂层成分、组织和性能梯度控制的原理、关键因素和工艺方法的研究。

● 宏观、微观界面的观察、分析控制和表征;功能梯度原位自生颗粒增强金属基复合材料常规性能的分析和检测以及不同工况下的磨损行为及失效机制。

    这些研究内容的突破,有可能解决涂层与基体相容性不匹配,易于产生裂纹的问题,促进激光熔覆技术应用领域的拓宽。

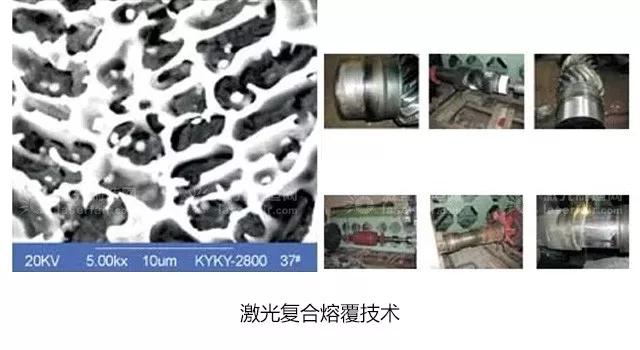

 激光熔覆是由激光作为热源,在基底上包覆一层性能极为优良的合金层,其性能将依照所处理零件的具体要求而定。激光熔覆方法的优点是覆层组织细密、性能优异、热应力小、变形小以及无污染等。其缺点也是很明显的:需要很高功率的激光器、单道搭接扫描不适宜大面积处理,难于实现产业化等。为解决这些难题,采用激光复合熔覆技术是有效的途径之一,也是今后发展的重要方向。激光复合熔覆就是采用普通加热方法,再加上激光复合加热来完成熔覆处理工作。普通加热方法根据需要可以是电加热、各类感应加热等。


归纳起来,激光复合熔覆技术具有如下的特点

●“常规(如感应)+激光”二者复合加热熔覆是集两种加热工艺的优点,同时克服了各自单一方法的不足,充分体现了优势互补的特点。

● 用常规方法辅佐了激光加热,从而可以实现用较小功率的激光器完成由原来必需很高功率也不易完成的大面积熔覆,是单一方法无论如何也不易做到的。

● 激光复合熔覆技术扩大了常规技术的新的更广应用,而对常规技术的采纳又进一步促进了激光熔覆技术的应用和产业化的进程。

● 激光复合熔覆技术特别适用于细长杆类,尺寸在一定范围内的轴类等零件,如抽油泵柱塞、某些类型的轧辊及特殊用途的轴等。


 目前,激光熔覆主要采用的是CO2气体激光器,用于大型零件的激光熔覆,见图2和图3,少部分采用YAG激光器。YAG激光熔覆常采用脉冲激光熔覆。最近的工程应用表明,采用YAG激光熔覆在小型零部件方面更有优势。

    发展的另一个重要的趋势是采用高功率半导体激光器,利用波长范围808-965μm的红光或近红外激光,较CO2 激光器来看金属易吸收,可省去前期预处理,方便易操作。大功率半导体激光熔覆技术较其他熔覆方法具有显著的优势,见表1。同时,半导体激光可以实现与同轴送粉一体化控制及应用光纤传输与扩束技术进行导光聚焦,实现全封闭传输或光纤传输,实现光、机、电、粉、控一体化高度集成控制;与机器手(人)结合,小型化,可实现移动在线服务,满足不同层次的需求。可以预见,在传统CO2 、YAG激光熔覆技术之外,新型的大功率半导体激光熔覆设备与工艺,必将逐步发展起来并满足高质量表面工程的需要,成为激光表面处理的重要组成部分。

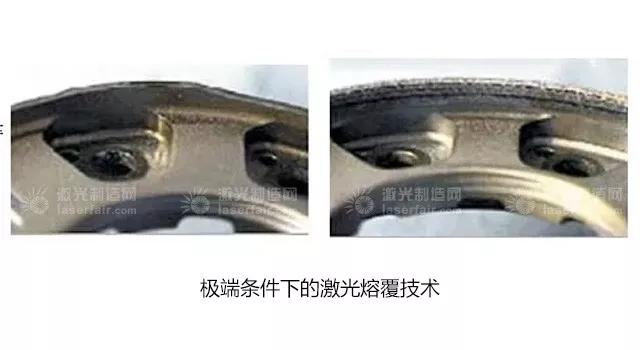

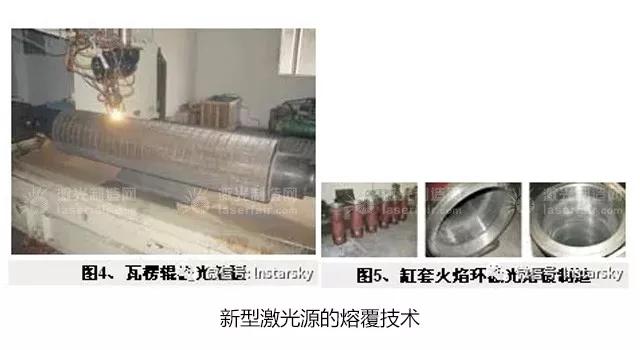

 随着激光熔覆技术的成熟与发展,陆续成功的应用于瓦楞辊的激光熔覆见图4,缸套火焰环的激光熔覆直接制造见图5,发动机部件修复见图6等。实现了以激光为主要加工手段对各种金属部件的几何缺失,按照原制造标准进行几何尺寸的回复、性能的提升。随着科学技术和工程技术的发展与需要,金属部件工作的条件愈来愈苛刻,经常工作在高交变应力、高温、高速、高腐蚀等极端条件下。因此,制造金属部件的材料需要同时具有多种性能才能满足零件特殊的服役条件。而且这些部件的制造成本、制造周期长,一旦失效产生巨大的经济损失和安全事故。如轮机装备中,各类重要的部件如:叶片、转子轴颈、阀杆、叶轮、阀门等;飞机发动机、内燃机部件等。这些工程上的技术难题,为激光熔覆技术提出了新的挑战。因此,如何解决极端条件下失效零部件的修复问题是十分迫切和复杂的,需要对极端条件下,零部件的失效形式分析,剩余寿命进行评估,选择合适的材料、工艺方法。因此,以极端条件下关键零部件的强化与修复为切入点,系统研究激光熔覆强化与再制造技术,通过若干关键技术的联合攻关,获得适合于极端条件下,各种零部件强化与修复的总体技术。


重点需要攻关的方向

● 极端条件下,失效零部件修复(强化)前后,寿命评估技术;

● 极端条件下,失效零部件无损伤修复技术的研究;

● 极端条件下,失效零部件激光修复专用合金材料的研究;

● 实体测量、三维实体堆积造型修复控制系统、修复过程温度、几何尺寸和质量智能监控系统的研究;

● 专用的修复附属装备的研究;

● 修复层性能测试技术及其加工技术的研究。




激光熔覆技术的展望

激光制造网


    激光熔覆技术是集材料制备和表面构型为一体,是绿色再制造技术的重要支撑技术之一,符合国家可持续发展战略的高新技术。我国科学工作者在基础理论研究方面处在国际先进水平,为激光熔覆技术的发展做出了巨大的贡献。但另一方面,激光熔覆技术的应用水平和规模还不能适应市场的需求。需要解决工程应用中的关键技术,研究开发专用的合金粉末体系,开发专用的粉末输送装置与技术,系统研究无损伤修复的工艺方法,建立质量保证和评价体系,加大力度,培养工程应用方面的人才,相信在制造业市场竞争日趋激烈的今天,激光熔覆技术大有可为。



文章转载自微信公众号:热喷涂与再制造
